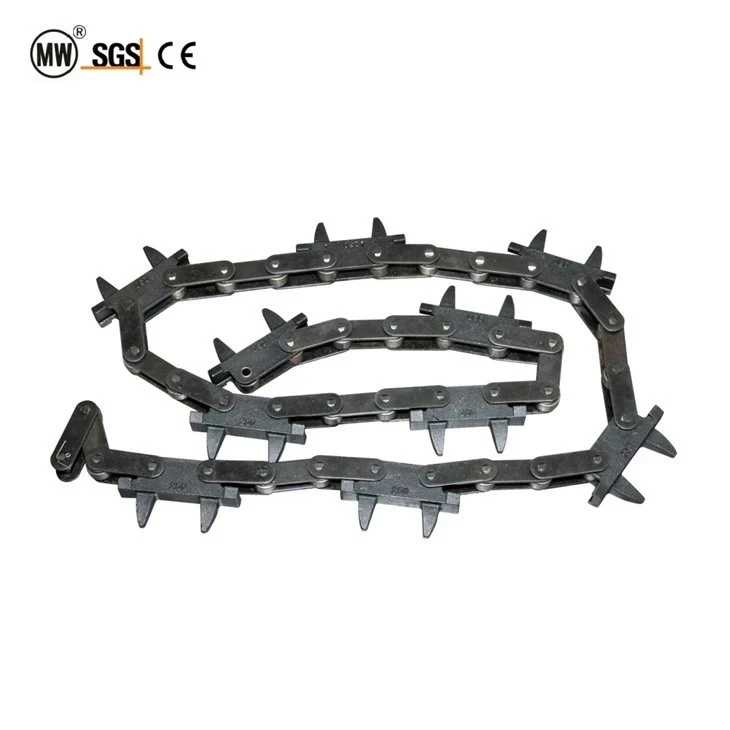

QXG206 Tahrik Zinciri

Hangzhou Ocean Industry Co., Ltd., Çin'deki qxg206 tahrik zincirinin önde gelen üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan Çin'de yapılan toptan toplu dayanıklı endüstriyel zincirlere ve güç aktarım parçalarına hoş geldiniz. Tüm özelleştirilmiş ürünler yüksek kalite ve rekabetçi fiyata sahiptir.

Hangzhou Ocean Industry Co., Ltd., Çin'deki qxg206 tahrik zincirinin en deneyimli üreticilerinden ve tedarikçilerinden biridir. Fabrikamızdan rekabetçi fiyatlarla toptan özelleştirilmiş qxg206 tahrik zincirine hoş geldiniz. İyi hizmet ve kaliteli ürünler mevcuttur.

Kompakt hatve geometrisi ve çelik-bilyalı rulman hareketliliği şu noktada birleşiyor:QXG206 tahrik zinciri,200 mm aralıklı modellerin taşıyabileceğinden daha dar kavis gerektiren orta-aralıktaki yük senaryoları için tasarlanmış kapalı bir-raylı havai konveyör zinciri. 206 mm'lik zincir adımıyla her bakla segmenti, QXG200 eşdeğerlerine göre çok az daha büyük bir yay ayak izi kaplar, ancak bu artımlı fark, önemli ölçüde azaltılmış minimum yatay dönüş yarıçapının kilidini açar -, konveyör yollarını sıkışık boya kabinleri, kurutma fırınları veya çok- kademeli daldırma tanklarından geçirirken belirleyici bir faktördür.

Kapalı bir I- ışın yolu zarfı içinde çalışan tek kılavuzlu konveyör zinciri olarak QXG206, çalışan yüzeylerini boyama hattı zinciri dağıtımlarına özgü ortam tozu, aşırı püskürtme ve solvent buğusu - koşullarından korur. Çelik-bilyalı rulmanlı tekerlek mimarisi, uzun süreli görev döngüleri boyunca yuvarlanma direncini en aza indirir ve düz burç tasarımlarının sergilediği artan sürtünme artışı olmadan tutarlı hat hızını sürdürür. Sabit askılı plaka zinciri veya açık-askı çeşidiyle eşleştirildiğinde, aynı zincir omurgası bağlantı noktası başına 30 kg'a kadar iş parçası taşıyıcılarını barındırır ve QXG206'yı orta kapasiteli son işlem ve yüzey işleme iş akışları için tercih edilen endüstriyel konveyör sistemi zinciri olarak kare şeklinde konumlandırır.

200 mm hatveli bir konveyör zincirinden yükseltme yapıp yapmamayı değerlendiren üreticiler, QXG206'nın 6 mm hatve uzatmasının, tahrik dişlisinde gelişmiş ağ geometrisi, daha yumuşak kavrama geçişleri ve azaltılmış diş-uç darbe yükünün -, ağır hizmet tipi konveyör zinciri kurulumlarında çok-yıllık çalışma ufuklarını birleştiren faydalar sağladığını göreceklerdir.

Doğru QXG206 varyantının seçilmesi, üç bağımsız değişkenin eşleştirilmesini gerektirir: yük sınıfı, askı mimarisi ve dönüş-yarıçap kısıtlamaları. Aşağıdaki karar çerçevesi bu süreci basitleştirir:

Sınıf hizalamasını yükleyin.Her bağlantı noktası 30 kg'a eşit veya daha az ağırlık taşıyorsa (taşıyıcı + iş parçası dahil), standart QXG206S tek-kılavuz konfigürasyonu bu gereksinimi karşılar. 30 kg'a yaklaşan ancak çift yönlü stabilite gerektiren yükler için QXG206D'yi (çift-kılavuz) seçin ve metre başına-daha yüksek zincir ağırlığını kabul edin.

Askı tipi seçimi.Sabit asılı plakalı zincir çeşitleri (HH tanımı) statik yükler için maksimum sağlamlık sunar ve salınımın en aza indirilmesi gereken otomotiv e-kaplama ve daldırma-tank hatlarında tercih edilir. Açık-askı (HA) çeşitleri, üretim kampanyaları arasında fikstür konfigürasyonlarını değiştiren çoklu-ürünlü boya hatlarında hızlı taşıyıcı değişimine olanak tanır -.

Dönüş-yarıçap doğrulaması.QXG206'nın minimum yatay dönüş yarıçapı, QXG200 ve QXG240'ınkiler arasındadır. Tekerlek-flanş temasını ve erken kenar aşınmasını önlemek için düzeninizde planlanan her eğrinin bu minimum marjı en az %10 oranında aştığını doğrulayın.

Tahrik dişlisi diş sayısı.206 mm hatve için 6-8 dişli dişliler 50 m'ye eşit veya daha küçük hatlar için yeterli sarma açısı sağlar. 150 m'yi aşan çizgilerde, tahrik kavrama kuvvetini daha fazla temas noktasına dağıtmak ve tek-diş gerilimini azaltmak için 10+ diş belirtilmelidir.

QXG206 ve QXG200, aynı 30 kg'lık tek-noktalı yük sınıfını paylaşır, ancak aralarındaki eğim farkı, yerleşim esnekliğini ve uzun-vadeli işletme ekonomisini etkileyen anlamlı mühendislik sonuçları üretir:

Pratik anlamda QXG206 tahrik zinciri, konveyör yönlendirmenizin proses akışından ödün vermeden QXG200'ün minimum dönüş yarıçapını karşılayamadığı ancak 30 kg'lık yük tavanının yeterli kaldığı durumlarda en uygun seçimdir. Kompakt 200 mm sınıfı ile daha ağır 240/250 mm aileleri arasındaki boşluğu doldurur.

QXG206 serisinde üç askı konfigürasyonu mevcuttur. Hepsi aynı 206 mm aralığı ve 30 kg'lık tek-nokta yük tavanını paylaşır; farklılık, taşıyıcı bağlantı stilinde ve kılavuz-tekerlek sayısında yatmaktadır.

Not: Gelişmiş yön kararlılığı gerektiren uygulamalar için istek üzerine çift{0}}kılavuzlu QXG206D çeşidi mevcuttur. Metre başına daha yüksek bir ağırlığa (~2,2 kg/m) ve daha geniş bir palet bağlantı profiline sahiptir.

QXG206 tahrik zincirinin kapalı bir-yol sistemi içerisine doğru kurulumu, altı kritik kontrol noktasına dikkat edilmesini gerektirir. Bu kurallara uyulmaması rulman aşınmasını hızlandırır, eşit olmayan gerilim dağılımına neden olur ve garanti kapsamını geçersiz kılabilir:

Eklem hizalamasını izleyin.Her I-kiriş rayı bağlantısının aynı hizada bir iç yüzey sunması gerekir. Yanlış hizalanmış bağlantılar, binlerce geçiş döngüsü boyunca tekerlek flanşlarındaki mikro-çatlakların yayılmasına neden olan adım-yüksekliği etkileri oluşturur. Zinciri yerleştirmeden önce bağlantının düzlüğünü bir cetvelle doğrulayın.

Yön yönelimi.QXG206 bağlantıları yönlüdür -, her çapraz-bağlantının açık tarafı zincir hareket yönüne bakmalıdır. Bağlantıların ters yönde kurulması, eğri giriş noktalarında kılavuz-tekerlek girişimine neden olur.

Bağlantı pini güvenliği.Her bağlantı çiftini birleştirdikten sonra çapraz-pim tutma klipsinin veya perçin kafasının tamamen yerine oturduğunu doğrulayın. Kısmen devreye giren tutma özellikleri, hizmet içi bağlantı ayrılmasının önde gelen nedenidir-.

Gerilim ayar noktası-.Başlangıç ​​zincir gerginliği izin verilen çekme kuvvetinin %3-5'ine ayarlanmalıdır (QXG206 için yaklaşık 90-150 N). Aşırı-germe, yatak yükünü ve tekerlek aşınmasını artırır; az-gerilme katener sarkmasına ve tahrik dişlisinde{8}}diş bağlantısının atlanmasına neden olur.

Boş-çalıştırma doğrulaması.İş parçası taşıyıcılarını yüklemeden önce zinciri en az 30 dakika boş olarak çalıştırın. Tahrik dişlisinin devreye girmesi sırasında ve her yatay/dikey virajda düzensiz gürültü olup olmadığını dinleyin. Herhangi bir ritmik tıklama veya sürtünme, üretim başlamadan önce düzeltilmesi gereken yanlış hizalamayı gösterir.

Karışık-nesil zincirler yok.Yeni QXG206 baklalarını asla önceden aşınmış bir zincir hattına eklemeyin. Yeni ve aşınmış segmentler arasındaki farklı hatve uzaması, eşit olmayan yük dağılımına ve ekleme sınırında erken arızaya neden olur.

QXG206 tahrik zinciri, kapalı bir-hatlı havai konveyör sistemi içinde birincil çekiş elemanı olarak çalışır ve tahrik motorundan gelen dönme enerjisini, sıralı işlem aşamaları boyunca asılı iş parçalarını taşıyan doğrusal zincir hareketine dönüştürür.

Güç dağıtım sırası beş-aşamalı mekanik yolu izler:

Motor girişi.Dişli bir motor (QXG-sınıfı hatlar için genellikle 0,55–1,5 kW), torku esnek bir kaplin aracılığıyla tahrik miline iletir.

Zincir dişlisinin devreye girmesi.Tahrik dişlisinin diş profili, sarım yayına girerken her 206 mm aralıklı bağlantıyla birbirine geçer. 200 mm'lik zincirlere kıyasla biraz daha geniş olan adım, kavrama kuvvetini biraz daha geniş bir temas alanına dağıtarak diş başına tepe gerilimini azaltır-.

Zincir yayılımı.Driven links pull the entire chain loop through the enclosed I-beam track. Steel-ball bearing wheels at each cross-joint rolling contact minimise friction, enabling long-distance (>Yardımcı palet tahrikleri olmayan 200 m) tek-tahrik hatları.

Yük taşıma.Belirlenen bağlantı aralıklarına takılan askı plakaları (sabit veya açık), iş parçası taşıyıcılarını askıya alır. Her bağlantı noktası 30 kg'a kadar yük taşır; zincir uzunluğu ve tahrik gücü derecesi ile birlikte toplam hat yükü kapasitesi ölçekleri.

-Bacak gerginliğini dengeleyin.Hattın en ucundaki yer çekimi veya-yay yüklü{-bir kaldırma ünitesi tutarlı zincir gerginliğini korur, tüm devre boyunca termal genleşmeyi, aşınma uzamasını ve yükün- neden olduğu esnemeyi telafi eder.

Q: 1:QXG206 tahrik zinciri için hangi minimum sipariş miktarı geçerlidir?

Standart üretim çalışmaları sipariş başına 100 metreden başlar. Prototip doğrulama ve düzen testleri için daha kısa numune uzunlukları (20–50 m) mevcuttur ve seri olmayan- üretim maliyetlerini yansıtan-metre başına ek ücrete tabidir.

Q: 2:QXG206 bağlantıları bir QXG200 kanal kurulumunda çalışabilir mi?

C:6 mm'lik aralık farkı, doğrudan bağlantı değişimini önler: QXG206 bağlantıları, QXG200 sürücü dişlisine geçmez ve marjinal olarak farklı çapraz-bağlantı geometrisi, QXG200-optimize edilmiş eğri bölümlerinde parazite neden olabilir. 200 mm'den 206 mm'lik adıma geçiş sırasında tam bir palet-dişlisi dönüşümü gereklidir.

Q: 3. QXG206 hem sabit hem de açık askı plakalarıyla mevcut mu?

C: Evet. QXG206S-HH modeli, maksimum sağlamlık için dövme sabit bir askı plakası taşırken, QXG206S-HA modeli, hızlı taşıyıcı değişimi için yaylı-klipsli açık bir askı kullanır. Her ikisi de aynı hatveyi, yük değerini ve yatak özelliklerini paylaşır.

Q: 4:200 metrelik QXG206 hattı için hangi tahrik motoru gücü önerilir?

A: For a 200 m enclosed-track line carrying 30 kg per attachment point at 8 m/min, a 0.75 kW geared motor with a 6-tooth drive sprocket typically suffices. Lines exceeding 300 m or operating at >12 m/dak., 8+ dişli dişliye sahip 1,1–1,5 kW sürücüleri belirtmelidir.

Q: 5.500 metrelik QXG206 siparişi için ne kadar teslim süresi planlamalıyım?

C: 100–300 m'lik standart siparişler, depozito onayından sonra 25–30 iş günü içinde gönderilir. 500 m2'yi aşan veya özel askı konfigürasyonu gerektiren siparişler 40-50 iş gününe kadar uzayabilmektedir. Numune miktarları (50 m'nin altında) genellikle mevcut stoktan 10-15 iş günü içerisinde gönderilebilir.
